DZM-04/99VDC DZM-08/99VDC DZM-16/99VDC DZM-32/99VDC DZM-45/170VDC DZM-80/170VDC DZM-160/170VDC DZM-200/170VDC DZM系列04/08/16/32/45/80/160/200電磁制動器臺州泰力防爆電機制動器失電剎車斷電抱閘99VDC/170VDC，適用YEJ71/ 80/90/ 100/112/ 132/160/ 180/200電機。

本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，主要與Y系列電機配套成YEJ系列電磁制動三相異步電機。適用于冶金，建筑，化工，食品，機床，包裝，舞臺，電梯，輪船等機械中，實現快速停車，定位準確，安全制動等目的。
該系列制動器由磁軛體，勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、手動釋放裝置等組成。安裝于電機后端蓋上（或設備的法蘭盤上），調整安裝螺釘使氣隙到規定值；花鍵套固定于軸上，制動盤在花鍵套上可軸向滑動，制動時產生制動力矩。
當制動器的線圈通電時，線圈產生磁場，銜鐵被磁力吸向磁軛，銜鐵與制動盤脫開，此時制動盤被電機軸帶著正常轉動；當線圈斷電時，磁場消失，銜鐵被彈簧的作用力推向制動盤，產生摩擦扭矩而制動。
扳動“手動釋放裝置”或擰緊“螺釘釋放裝置”，也可使銜鐵釋放，方便設備的安裝和調節。

技術參數：

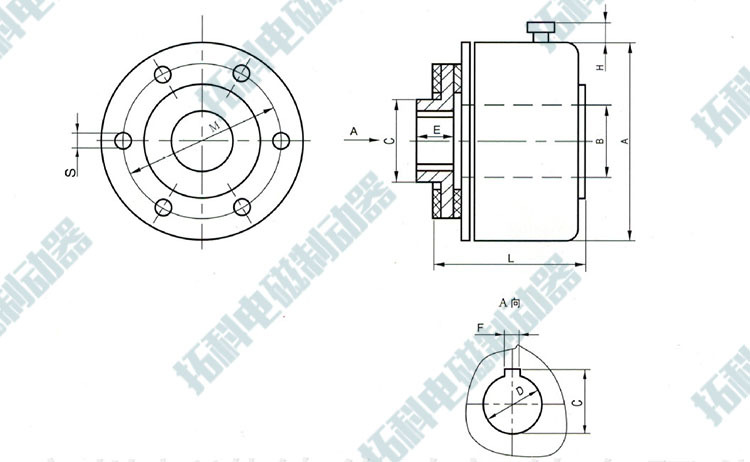

安裝尺寸圖表：

注：規格代號DZM04~80，S孔（實線）3個X120°均布。

       規格代號DZM160~900，S孔（實線和虛線）6個X60°均布。

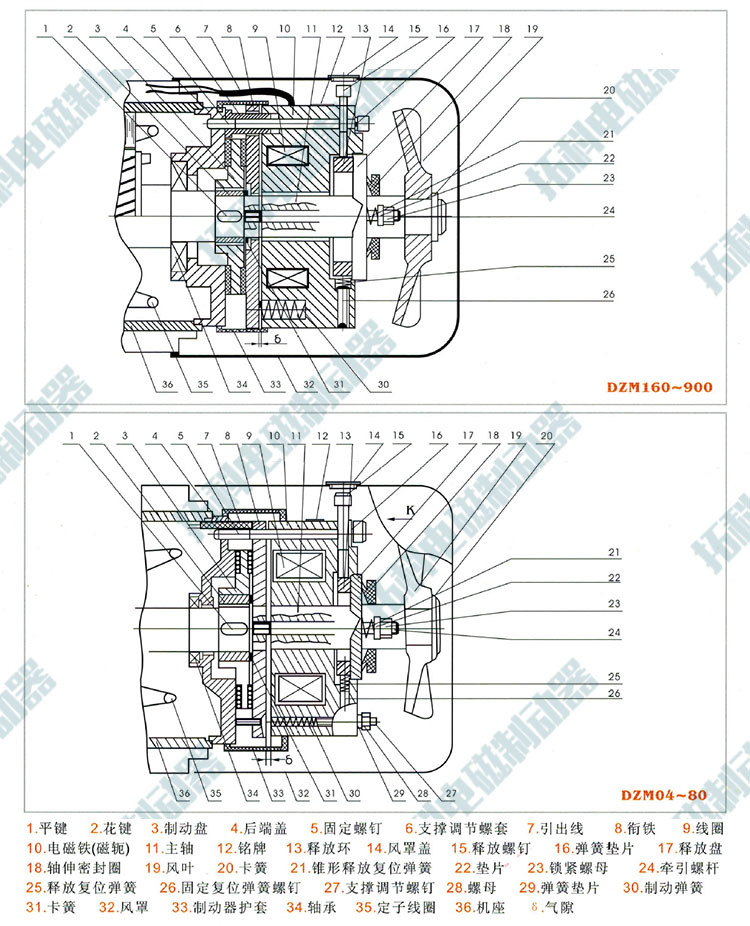

安裝調試示意圖：

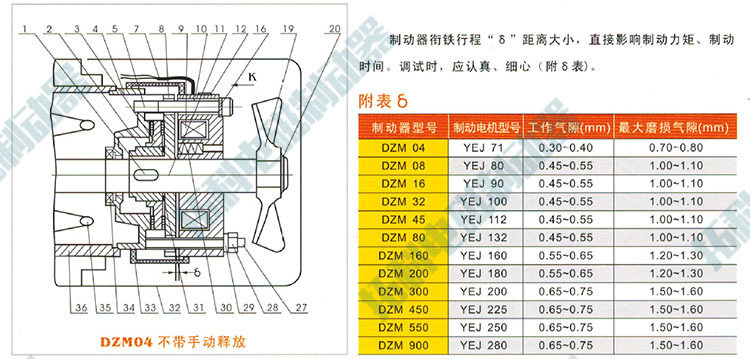

間隙調整表：

調試方法：

      DZM系列電磁失電制動器安裝調試需要配備工具：扳手、內六角扳手、塞尺。

DZM04~80調試：將塞尺按照型號選擇工作氣隙厚度片，插入靠近（5）、（27）氣隙點，旋進（5）壓緊塞尺后，稍退（5）拿出塞尺，旋進（27） 頂緊端蓋平面，再拼緊（5）、（28）。三個調試點按照上述方法調試，用工作氣隙尺寸塞尺檢查三點基本統一即可。

DZM160~900調試：將塞尺按照型號選擇工作氣隙厚度片，插入靠近（5）的氣隙點，旋進（5）壓緊塞尺后，稍退（5）拿出塞尺，旋進（6） 頂緊端蓋平面，再拼緊（5）。隔120°一個調試點按照上述方法調試，用工作氣隙尺寸塞尺檢查三點基本統一即可。
