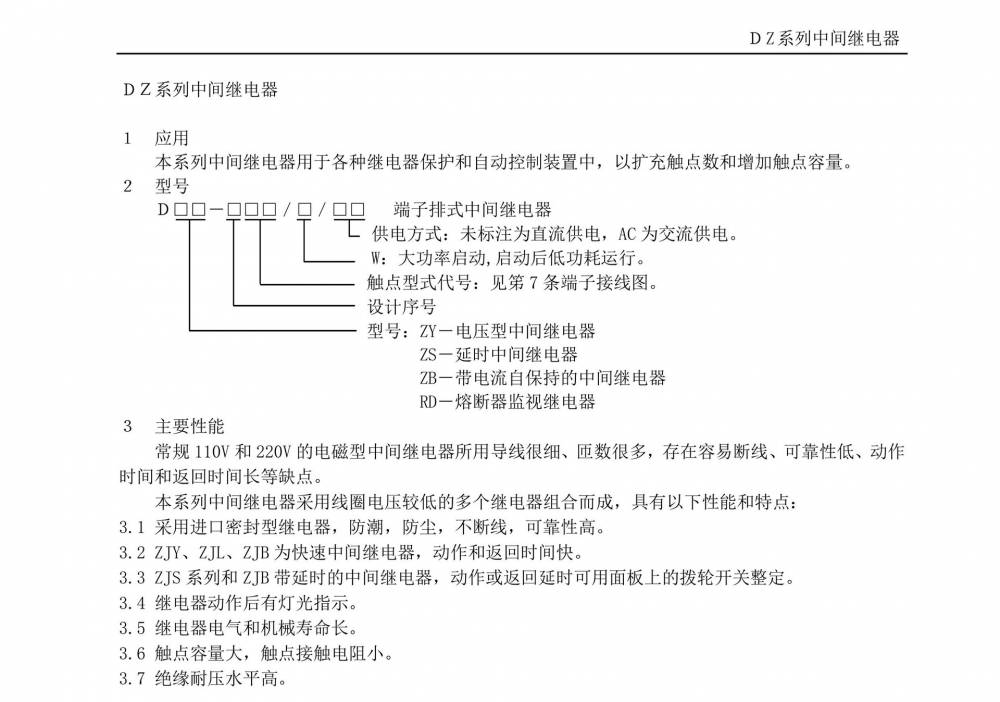

系列型號 ：

DZY-101型中間繼電器；          DZY-104型中間繼電器；

DZY-104/W型中間繼電器；     DZY-105型中間繼電器；

DZY-106型中間繼電器；          DZY-106/W型中間繼電器；

DZY-107型中間繼電器；          DZY-108型中間繼電器；

DZY-109型中間繼電器；          DZY-110型中間繼電器；

DZY-101/AC型中間繼電器；    DZY-104/AC型中間繼電器；

DZY-105/AC型中間繼電器；    DZY-106/AC型中間繼電器；

DZY-107/AC型中間繼電器；    DZY-108/AC型中間繼電器；

DZY-109/AC型中間繼電器；    DZY-110/AC型中間繼電器；

DZY-301型中間繼電器；          DZY-401型中間繼電器；

DZY-204型中間繼電器；          DZY-301/AC型中間繼電器；

DZY-401/AC型中間繼電器；    DZY-204/AC型中間繼電器；

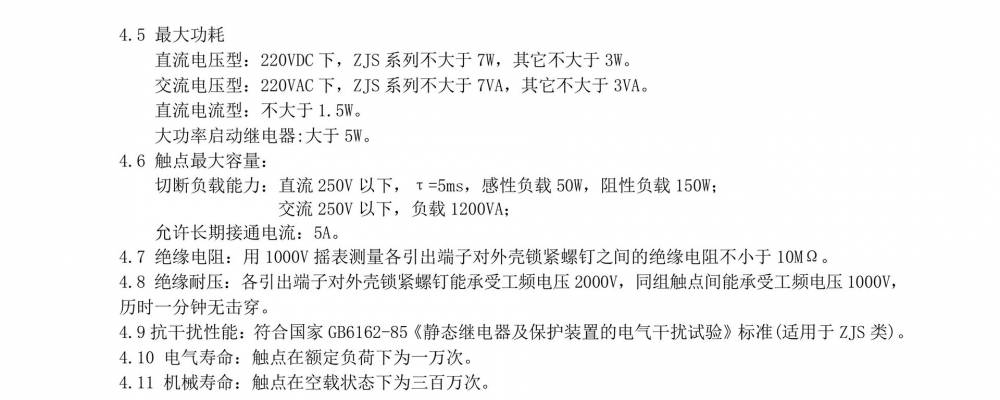

主要技術參數

• 額定電壓：常見的有 DC/AC 110V、220V，也可能包括其他電壓選項如 12V、24V、36V、48V、60V 等。

• 額定電流：根據具體型號和用途可能有所不同，一般為 10A 或更高，也有資料提及 12A 至 380V A 的范圍，但需注意這是較寬泛的表述。

• 動作電壓：直流應不大于額定電壓的 70%，交流應不大于額定電壓的 75%。

• 返回電壓：應不小于 10%額定電壓。

• 動作時間與返回時間：不大于 15ms。

• 觸點容量：

• 在電壓不超過 250V，電流不超過 1A 的直流有感負荷電路中，斷開容量為 50W。

• 在電壓不超過 250V，電流不超過 5A，功率因數為 cosφ=0.4±0.1 的交流電路中，斷開容量為 500VA。

• 電氣壽命：觸點在額定負荷下可達一萬次。

• 機械壽命：觸點在空載狀態下可達三百萬次。

• 功率消耗：在額定電壓下不大于 5W/5VA，也有資料提及 DC≤2.5W，AC≤3W，這可能是具體型號或條件下的數據。

• 絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯的各電路之間耐受交流 50HZ 電壓 2KV 歷時 1 分鐘試驗無擊穿。也有資料提及各引出端子對端子導軌能承受工頻電壓 2000V，同組觸點間能承受工頻電壓 1000V，歷時一分鐘無擊穿。

結構特點

• 導軌式安裝：便于安裝和維護，體積小，安裝方便。

• 高返回系數：適用于需要高返回系數的應用場景。

• 抗干擾性能強：能夠在復雜環境中穩定工作。

應用場景

DZY-106 中間繼電器以其穩定的性能、廣泛的應用范圍和便捷的安裝方式，在工業自動化控制領域發揮著重要作用。它常用于實現信號的傳遞、增加電路的靈活性、提高系統安全性等。例如，在電力系統中，它可用于電網的保護與控制；在汽車電子控制系統中，可用于控制汽車電器設備的啟停；在工業生產中，可用于設備的保護與控制。

使用注意事項

• 在使用繼電器前應檢查繼電器在運輸和儲藏過程中是否損壞，繼電器螺絲緊固件應無松動。

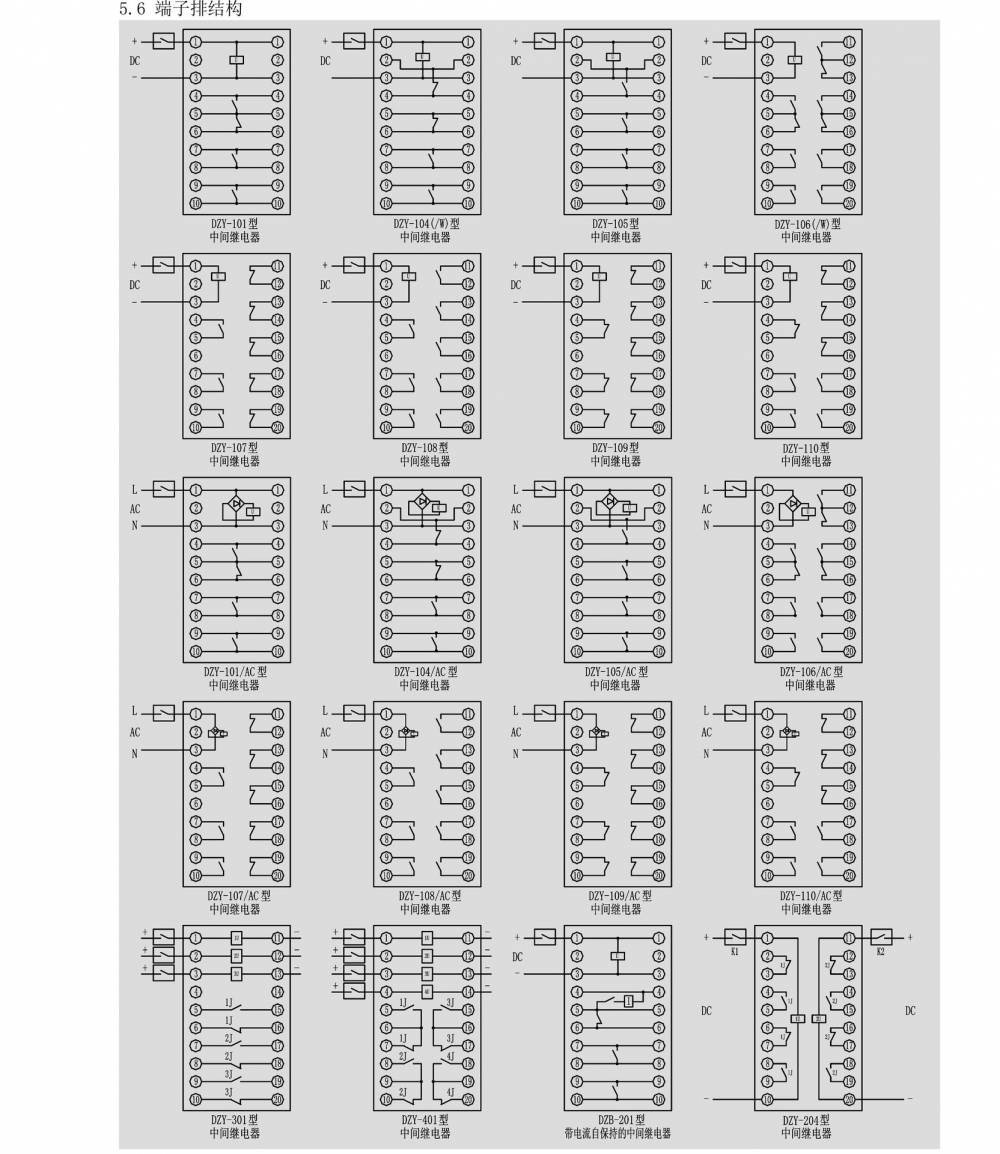

• 接線時應按照接線圖進行，確保接線正確無誤。

• 繼電器應安裝在無爆炸危險、無腐蝕性氣體、無導電塵埃的環境中，使用地點的海拔高度應不大于 2500 米。

• 供電電源允許波動范圍一般為 0.8~1.15 倍額定電壓。
